GIESSPFANNEN
Unser Lieferprogramm umfasst Gieß-, Transport- und Behandlungspfannen, die in den Abmessungen den Kundenwünschen entsprechen. Als zertifizierter Schweißfachbetrieb nach der DIN EN ISO 3834-2 sind wir in der Lage unsere Gießpfannen, den hohen Anforderungen der Produktnorm DIN EN 1247 entsprechend, aus eigener Fertigung anzubieten. Darüber hinaus verfügen wir über unsere eigens konstruierte Getriebebaureihe "MX", welche ebenfalls bei uns im Haus gefertigt wird.
NEWS: Unser neuer Akkuantrieb ist ab sofort verfügbar! Nach Einführung unserer Akku-Antriebstechnik im Jahr 2019 konnten viele praktische Erfahrungen sowohl an Neupfannen als auch an nachgerüsteten Pfannen gesammelt werden. Erfahren Sie hier mehr über die Vorteile!
Dirk Kirchhoff Vertrieb Iserlohn
Tel.: +49 (0) 2371 - 2105 - 46
E-Mail: kirchhoff@marx-gmbh.de
Oguz Cetiner Vertrieb international
Phone: +49 (0)2371 - 2105 - 48
Email: cetiner@marx-gmbh.de
Adrian Sturm Vertrieb Donauwörth
Phone: +49 (0)906 - 127997 - 56
Email: sturm@marx-gmbh.de
Kerstin Krökel Vertrieb Hennigsdorf
Phone: +49 (0)3302 - 2009 - 30
Email: kroekel@marx-gmbh.de

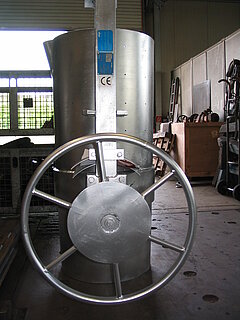

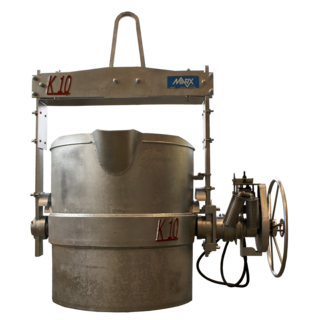

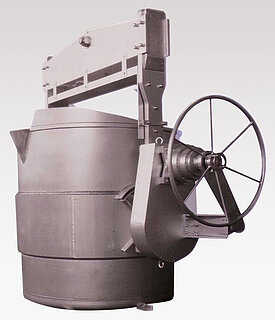

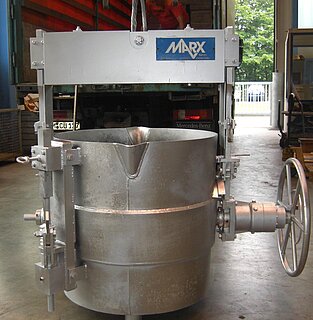

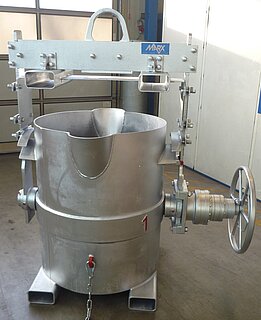

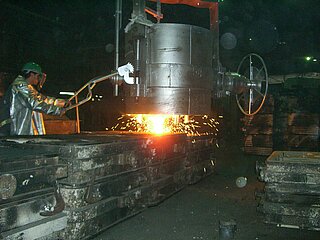

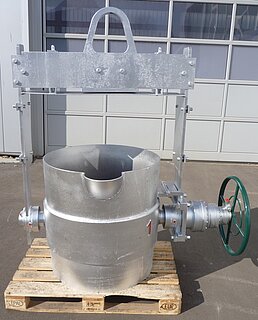

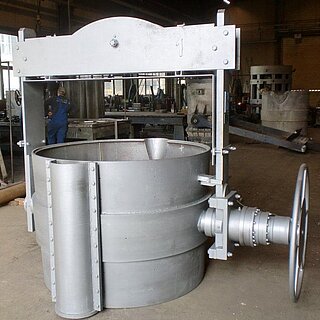

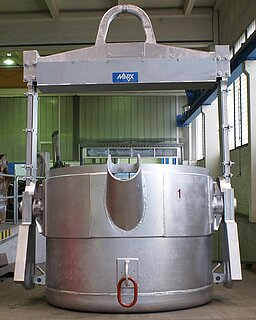

Krangießpfannen
MARX bietet ein Leistungsangebot aus einer Hand, angefangen beim Neubau, über die Reparatur und Instandsetzung von Gießpfannen und Getrieben bis hin zu Gießpfanneninspektionen gemäß UVV sowie Schulungen zur Arbeitssicherheit und Prüfung von Gießpfannen.
Als Ihr Partner in Sicherheitsfragen führen wir bei Ihnen die jährliche Sichtprüfung durch. Die Hauptprüfungen werden, je nach Kundenwunsch, bei uns im Werk oder direkt vor Ort von einem unserer Spezialisten durchgeführt.

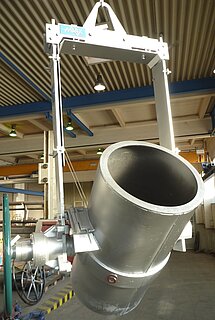

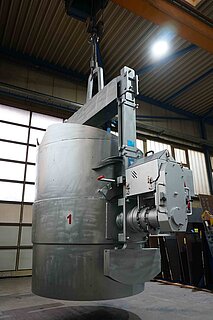

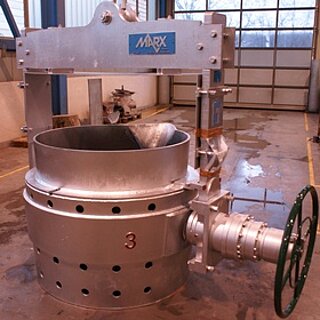

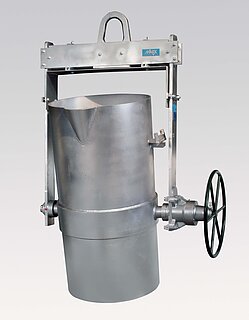

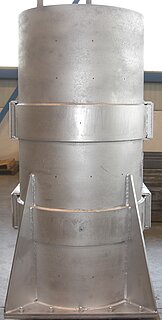

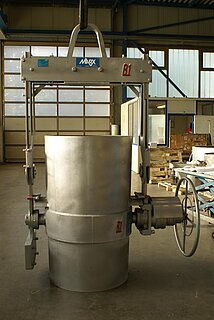

Behandlungspfannen
Bei einer Behandlungspfanne handelt es sich vom Prinzip um eine Krangießpfanne, die in der Regel eine Aufnahmevorrichtung für einen Kran oder Stapler besitzt. Der Unterschied zur üblichen Gießpfanne besteht im Wesentlichen in der Kesselgeometrie und ggf. Materialauswahl. Die Kesselhöhe im Verhältnis zum Kesseldurchmesser weist in etwa einen Größenverhältnis von 2:1 auf. Der Durchmesser ist kleiner dimensioniert, um die Sauerstoffaufnahme der Schmelze über die Badoberfläche möglichst gering zu halten.

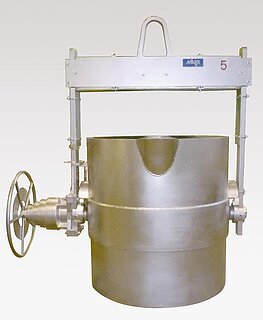

Fassungsvermögen: 12t (Fe)
Getriebe: MX-3 110 V
Zusatzantrieb: MX-3A

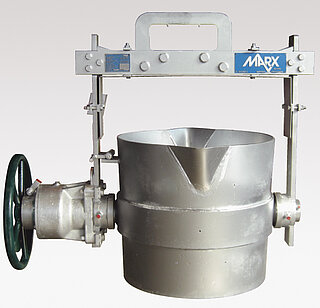

Fassungsvermögen: 2.000kg (Fe)
Getriebe: MX-2 80 V
Eigengewicht: ca. 450kg
Fassungsvermögen: 3.500 kg (Fe)
Getriebe: PL 63 mB144V
Eigengewicht: 3.200 kg
Fassungsvermögen: 4.000 kg (Fe)
Getriebe: MEG 23
Eigengewicht: 1.650kg
Fassungsvermögen: 20t (Fe)
Getriebe: PL100 mit Pneumatikmotor
Eigengewicht: 6.150kg

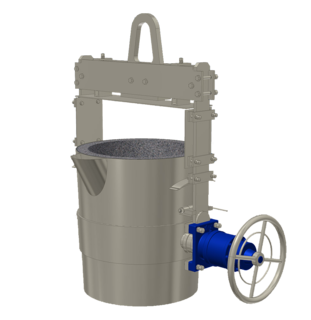

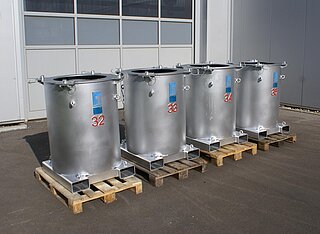

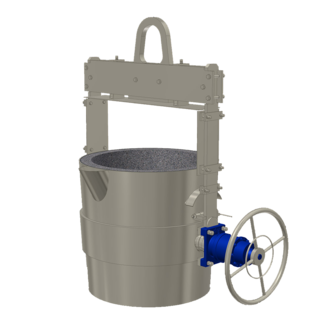

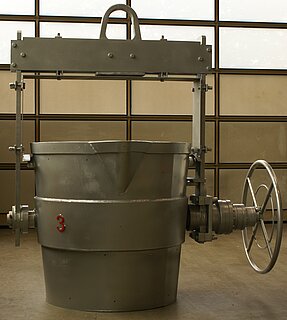

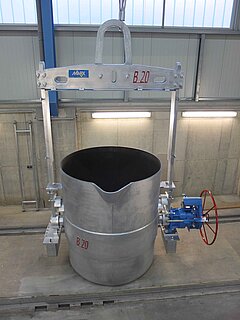

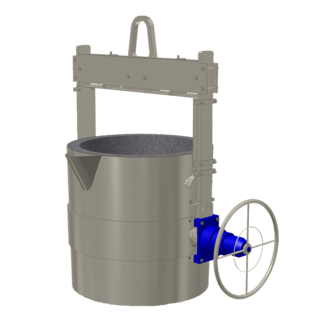

Standardpfannen
MARX bietet Ihnen eine Auswahl an Standardpfannen. Insgesamt gibt es fünf verschiedene Größen zur Auswahl, von 1t bis 10t Fassungsvermögen. Der Antrieb erfolgt über unsere bewährten MX-Pfannengetriebe für eine reibungslose und sichere Handhabung der Pfannen.
Mit den MARX-Standardpfannen sind wir in der Lage vorkonfigurierte Gießpfannen zu besonders günstigen Preisen anzubieten.

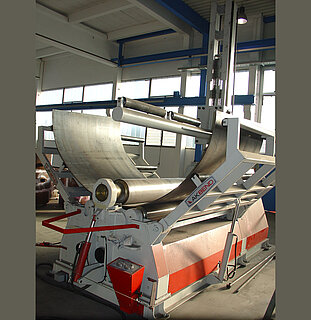

Die von uns gewählte Konstruktion nach dem Baukastenprinzip ermöglicht eine Reduzierung der Beschaffungskosten unter Beibehaltung unserer hohen Qualitätsansprüche. Unsere Fertigungsmöglichkeiten innerhalb der MARX-Gruppe erlauben es, die Gießpfannenfertigung komplett aus eigener Hand anzubieten. Auf diese Art garantieren wir höchste Qualität durch eine solide Verarbeitung für eine lange Lebensdauer.
Fassungsvermögen: 1t (Fe)
Maße (BxH): 1.400x1.550mm
Eigengewicht: 350kg (ohne FF)
Getriebe: MX-1 60V
Fassungsvermögen: 2t (Fe)
Maße (BxH): 1.600x1.850mm
Eigengewicht: 580kg (ohne FF)
Getriebe: MX-1 60V

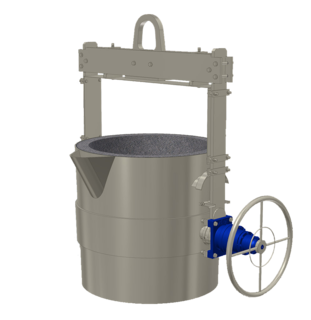

Fassungsvermögen: 5t (Fe)
Maße (BxH): 2.100x2.350mm
Eigengewicht: 1,3t (ohne FF)
Getriebe: MX-2 80V

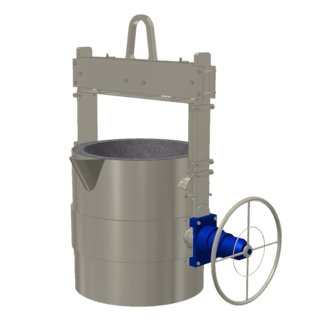

Fassungsvermögen: 7t (Fe)
Maße (BxH): 2.350x2.750mm
Eigengewicht: 2,2t (ohne FF)
Getriebe: MX-3 110V
Fassungsvermögen: 10t (Fe)
Maße (BxH): 2.550x3.000mm
Eigengewicht: 2,6t (ohne FF)
Getriebe: MX-3 110V

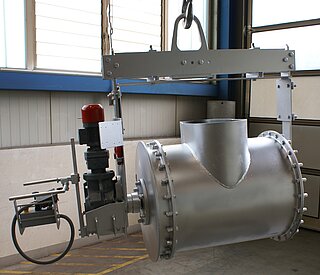

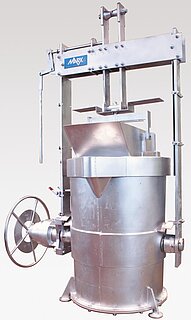

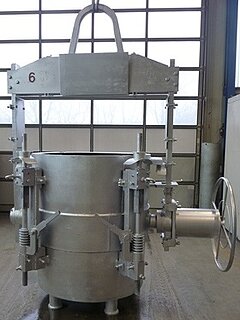

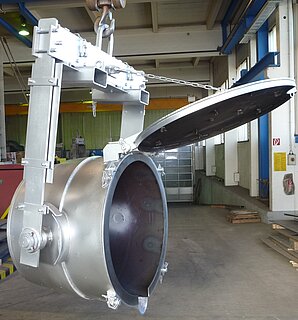

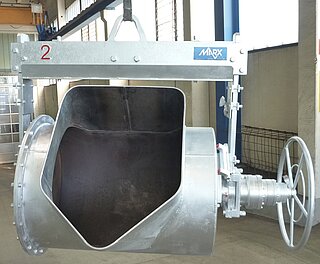

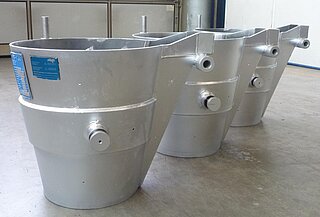

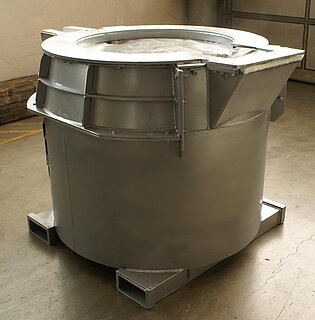

Spezialgießpfannen
Unsere Gießpfannen werden individuell nach Kundenwunsch gefertigt. Sonderlösungen für spezielle Anforderungen gehören daher zu unserem täglichen Geschäft. Damit Sie sich ein Bild von diesen Sonderausfertigungen machen können, finden Sie hier einige Beispiele für Spezialgießpfannen:

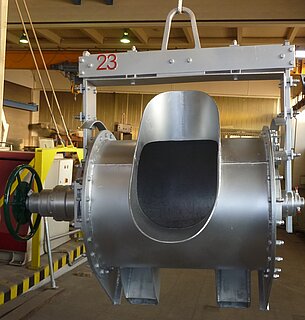

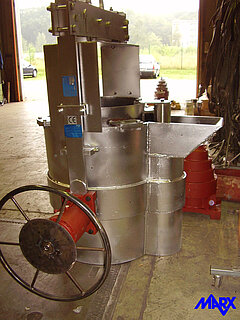

Siphonpfannen, Stopfenpfannen, Trommelpfannen, Staplerpfannen, Automatenpfannen für automatische Gießvorrichtungen, Handgießpfannen, Pfannen mit Deckelvorrichtung, Pfannen mit auswechselbarem Gießgehänge (C-Gehänge, Prismaaufnahmen, Hakengehänge,…)
Egal, welche Lösung Sie suchen, wir beraten Sie gerne. Sprechen Sie uns an.
Fassungsvermögen: 1.200 kg (Fe)
Getriebe: elektr. Kegelradgetriebemotor
Eigengewicht: 520kg
Fassungsvermögen: 2.000 kg (Fe)
Getriebe: MX-2 80 V
Eigengewicht: 1.000 kg
Fassungsvermögen: 6.000kg (Fe)
Getriebe: MX-3 110 V
Eigengewicht: ca. 2.500kg
Fassungsvermögen: 5.000 kg (Fe)
Getriebe: PL63 mB144V
Eigengewicht: 1.700kg
Fassungsvermögen: 6.000 kg (Fe)
Getriebe: PL63 mB144
Eigengewicht: 2.410kg
Fassungsvermögen: 10t (Pb)
Getriebe: Elektrogetriebe E107
Eigengewicht: 2.950kg
Fassungsvermögen: 2.500kg bis 3.000kg (Fe)
Eigengewicht Pfanne: 1.300kg
Eigengewicht Traverse: 1.150kg
Fassungsvermögen: 15t (Fe)
Getriebe: Elektromotorgetriebe
Eigengewicht: 3t

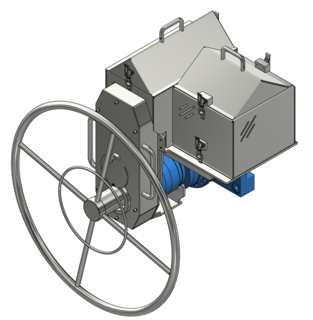

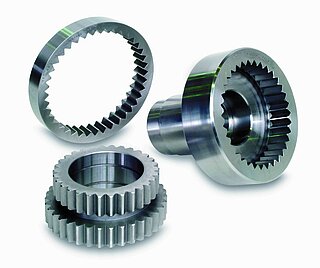

Getriebe- und Antriebstechnik

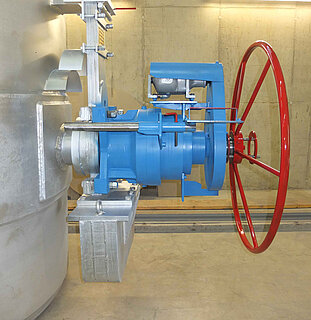

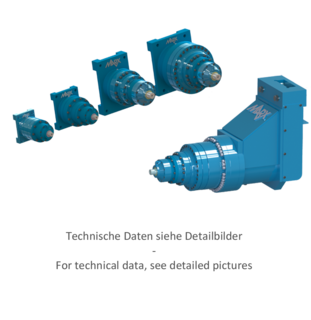

Unsere Getriebe der Baureihe MX zeichnen sich durch eine besonders robuste Bauart aus. Zertifiziert vom Germanischen Lloyd, bieten sie ein Höchstmaß an Sicherheit.
Alle Getriebe sind mit einer in beide Kipprichtungen, automatisch wirksamen Bremse ausgestattet, welche die Pfanne in jedem gewünschten Kippwinkel festhält und somit die notwendige Selbsthemmung gewährleistet. Bei der Entwicklung der eigens montierten Getriebe wurde großer Wert auf Bauteile von regional ansässigen Lieferanten gelegt, wie z.B. bei den Gussteilen oder den Zerspanungsarbeiten.
Für die MX-Getriebe sind verschiedene Zusatzantriebe erhältlich.
Unsere MX-Planetenölbadgetriebe sind speziell für die Verwendung an Gießpfannen entwickelt worden.
Sie sind kompatibel mit einer Vielzahl der im Einsatz befindlichen Pfannen mit einem Fassungsvermögen von 0,3t bis 50t.
Details
Unser Akku-Antrieb für ein versorgungsunabhängiges Arbeiten!
Es werden keine Versorgungsleitungen benötigt, wie bei den herkömmlichen elektrischen oder pneumatischen Zusatzantrieben. Das ermöglicht einen flexiblen Einsatz an allen Stellen in der Gießerei, die mit der Gießpfanne erreicht werden können.
Details
Unsere Getriebebaureihe auf Modulbasis ermöglicht eine schnelle und unkomplizierte Nachrüstung eines pneumatischen Kippantriebes anstelle des Handrades.
Details

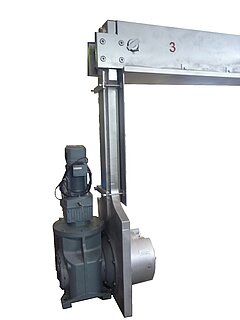

In speziellen Fällen erfordert der Anwendungsfall das Bedienen der Pfanne mittels Elektroantrieb. Bei den Elektrogetriebemotoren setzt MARX ausschließlich auf renommierte Lieferanten.
Details

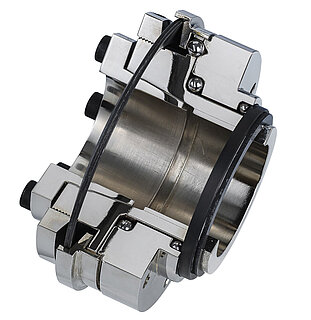

Um Überlastschäden am Getriebe durch Zusatzantriebe auszuschließen, setzt MARX Sicherheitskupplungen ein, die das Eingangsdrehmoment auf den für das Getriebe zulässigen Maximalwert begrenzt.
Details
Seit Einführung der aktualisierten DIN EN 1247 im Dezember 2010 ist eine Überprüfung der Abtriebs- sowie Bremsmomente alle zwei Jahre vorgeschrieben.
Details
Auf Grund unserer langjährigen Erfahrung sind wir in der Lage, einen umfassenden Ersatzteil- und Wartungsservice für alle gängigen Planetenölbad- und Exzentergetriebe anzubieten.
DetailsDrahtbehandlung

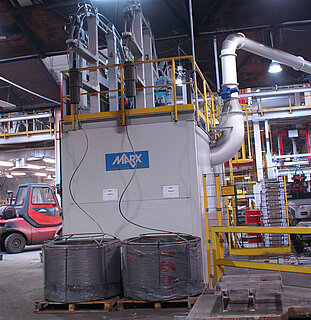

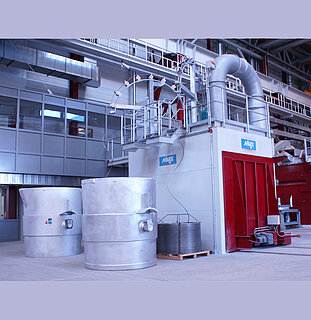

Die MARX DIM-Anlagen sind speziell für das Behandeln und Impfen von Grauguss konzipiert. Der Behandlungsprozess wird exakt auf die individuellen Schmelzebehandlungen eingestellt und kann vollautomatisch abgerufen werden.

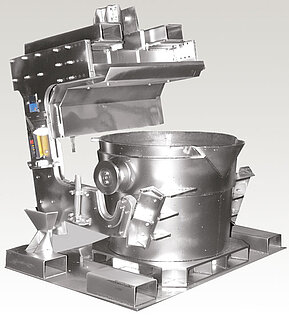

Die Behandlungskabinen können sowohl mit eigens dafür angefertigten Behandlungspfannen ausgestattet, als auch auf vorhandene Kundenpfannen angepasst werden. Bei einer Neufertigung gibt es beispielsweise die Möglichkeit spezielle Gießpfannen mit Wechselgehänge zu wählen, die passend zur DIM-Anlage konstruiert und gefertigt werden.
Die Pfannen werden mittels Verfahrwagen oder direkt mit dem Gabelstapler in der Kabine positioniert. Je nach Auswahl, wird die Kabine mit dem Verfahrwagen oder alternativ mit einem Schott verschlossen. Um eine vollständige Absaugung der Emissionen zu gewährleisten, werden sowohl der Behandlungsdeckel, als auch die Kabine abgesaugt.
DIM-Anlage für Grauguss
Pfannengröße: 18t, 21t und 40t
Injektionsgeschwindigkeit: bis 60m/min
Drahtdurchmesser: 5mm bis 20mm
Details
DIM-Anlage für Grauguss
Pfannengröße: 2,6 bis 3,5t
Injektionsgeschwindigkeit: bis 60m/min
Drahtdurchmesser: 5mm bis 20mm

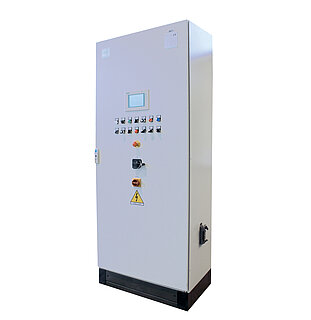

Die Bedienung der Anlage kann z.B. mittels eines TouchPanels erfolgen, welches sich im Steuerschrank befindet.
Details

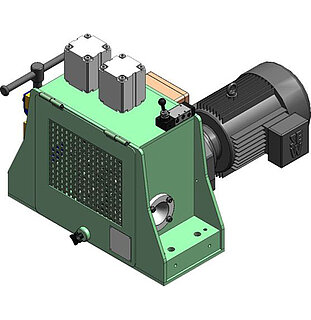

Die Behandlungsstationen können mit mehreren Drahtinjektionsmaschinen gleichzeitig ausgestattet werden.
DetailsService & Instandhaltung
Der Kundenservice steht bei uns an erster Stelle. Schnelle Reaktionszeiten und Flexibilität sind heutzutage existentiell wichtig. Daher bieten wir Ihnen die Möglichkeit, uns jederzeit über unsere 24h-Notrufnummer zu kontaktieren!
Mit insgesamt drei Produktions- und Servicestandorten in Deutschland sind wir in der Lage unsere Kunden europaweit schnellstmöglich zu erreichen und zu betreuen. Unser Montagepersonal verfügt zudem über langjährige Erfahrungen und ist so in der Lage, kompetent, zuverlässig und schnell für Lösungen zu sorgen.
Wir erledigen für Sie die Prüfung und Instandsetzung Ihrer Krangießpfannen unter Berücksichtigung der aktuellen Vorschriften, wie beispielsweise der DIN EN 1247 und der DGUV.

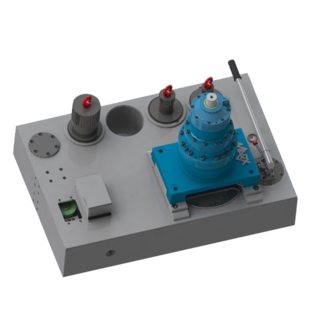

Die Hauptprüfungen werden, je nach Kundenwunsch, bei uns im Werk oder bei ihnen im Hause durchgeführt. Mithilfe unserer mobilen Getriebeprüfstände sind wir in der Lage die geforderten Abtriebs- und Bremsmomente der Getriebe mobil vor Ort zu prüfen.
Details

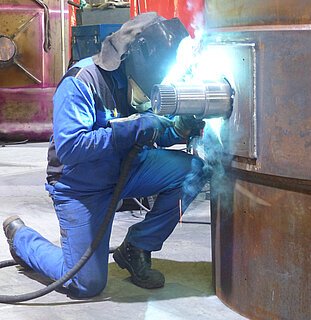

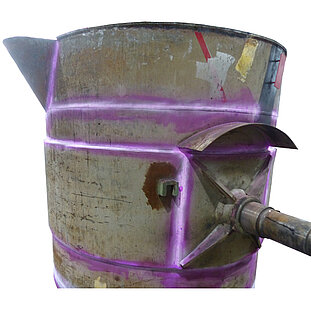

Wenn es um die schnelle und zuverlässige Reparatur oder Instandhaltung von Gießpfannen und Getrieben geht, haben Sie mit MARX den richtigen Partner gewählt.
Durch eigene Fertigungsmöglichkeiten an allen Standorten in Deutschland sind wir in der Lage, schnelle und flexible Problemlösungen anzubieten, damit Ihr Pfannenpark für die Produktion schnellstmöglich wieder zur Verfügung steht.
Details
Alte Gießpfannen lassen sich in vielen Fällen umrüsten, um den heutigen Sicherheitsstandards zu genügen.
Insbesondere bei großen Pfannen ab 15t kann es sich lohnen, eine Umrüstung oder einen Umbau in Betracht zu ziehen. Auch die Nachrüstung von Zusatzantrieben ist in vielen Fällen möglich.
Details
Gemeinsam mit dem TÜV Rheinland bieten wir Ihnen Weiterbildungsseminare zum Thema »Prüfung von Gießpfannen« an.
Nach erfolgreichem Abschluss der Schulung »Befähigte Person für die Prüfung von Gießpfannen« erhält jeder Teilnehmer ein TÜV-Zertifikat.
Details
