STRANGPRESS-HEIZSYSTEME

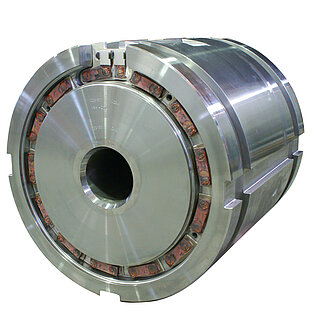

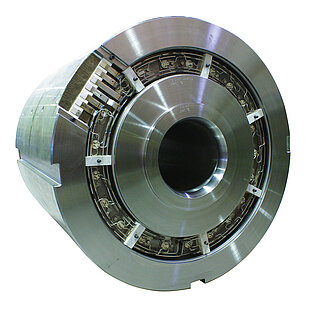

Die next Generation von Smart Containern basiert auf 3-Zonen-Patronen, die optimale Voraussetzungen bieten, um flexibel auf die unterschiedlichen Anforderungen des Produktionsprozesses zu reagieren. "Zone 1" und "Zone 3" sind kurze, leistungsstarke Zonen, die eine optimale Temperaturkontrolle während der Produktion sowohl auf der Werkzeugseite als auch auf der Stielseite ermöglichen. Die mittlere "Zone 2" ist länger und mit weniger Leistung ausgelegt, um während der Produktion die Heizung im wärmsten Bereich in der Mitte des Behälters großflächig abschalten zu können.

Der aktuelle Entwicklungstand der prozessgesteuerten, intelligenten Blockaufnehmer ermöglicht es, diese im Bereich von 500kg bis über 100t Gewicht in segmentierten Heizzonen aufzuheizen und zu regeln.

Die eingesetzten Hochleistungs-Heizpatronen können mit bis zu drei Heizzonen gefertigt werden und erreichen, je nach Einsatzzweck, eine nachgewiesene Lebensdauer von bis zu 5 Jahren und darüber hinaus.

Egal, ob häufige Containerwechsel oder längere Standzeiten - wir haben das passende Anschlusssystem für Sie!

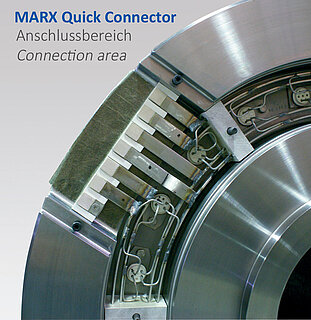

Wählen Sie aus zwischen unserem Schnellanschluss "MARX Quick Connector" und dem Kompaktanschluss "MARX Compact Connector".

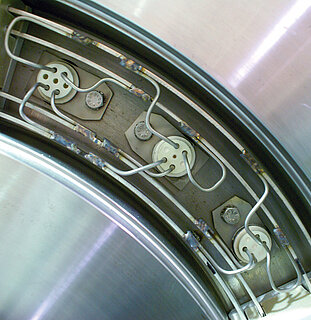

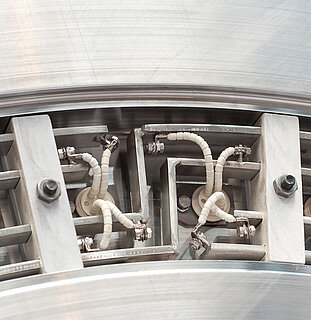

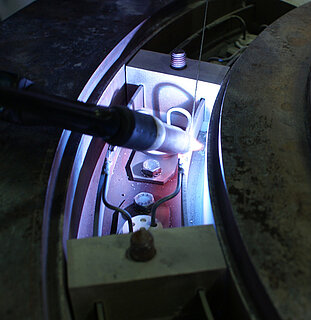

Die geschweißte Ausführung der Heizpatronenanschlüsse bietet alle Vorteile eines modernen Heizsystems für Blockaufnehmer in Strangpressen.

Sie garantiert eine höchstmögliche Sicherheit für dauerhafte feste Verbindungen und ermöglicht einen einfachen, übersichtlichen und somit reparaturfreundlichen Aufbau der Heizung.

Die MARX Schraubverbindung für eine einfache Selbstmontage.

Neben dem Vorteil, dass die Patronen mit einfachen Werkzeugen installiert oder ausgetauscht werden können, ergeben sich kaum weitere Vorteile gegenüber der geschweißten Variante.

Niedrige Temperaturen am Werkzeughalter sind häufig ein Grund für Qualitätsprobleme. Der kalte Werkzeughalter entzieht dem exakt vorgeheizten Werkzeug die Wärmeenergie und wirkt sich so negativ auf den Pressprozess aus.

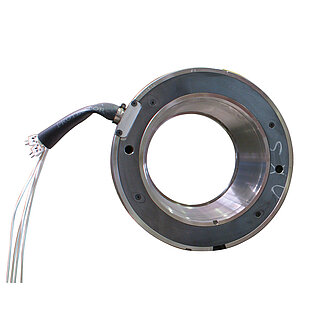

Mithilfe der Werkzeugkassetten-Heizung von MARX wird ein rasches Abfließen der Wärme vom Werkzeug zum Halter verhindert.

Insbesondere bei kleinen, filigranen Profilen, wie zum Beispiel den MMP (Micro Multi Ports) Produkten ist die exakte Temperaturführung während des Pressvorgangs außerordentlich wichtig.

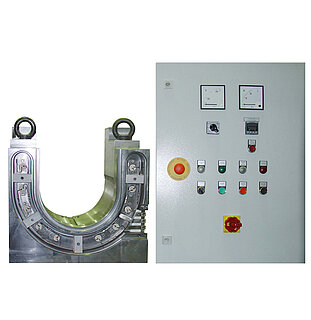

Für diese speziellen Anwendungsfälle wurde die MARX Werkzeughalter-Heizung entwickelt, die ein Abfließen der Temperatur in Richtung Werkzeughalter verhindert.

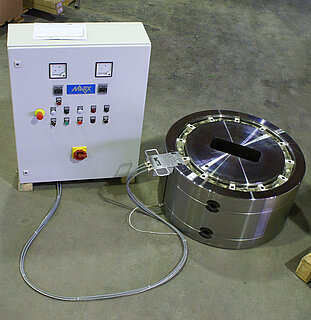

Mithilfe unserer speziellen Bolster-Heizung können sie den Bolster problemlos in der Presse beheizen.

Das Installationsprinzip und die Anordnung der Heizelemente beruhen dabei auf unserer bewährten Blockaufnehmer-Heizung.

Für spezielle Anwendungen, auch außerhalb des Strangpressens, werden immer wieder Sonderlösungen zum Beheizen diverser Bauteile benötigt. Für diese Bereiche bietet MARX individuelle Sonderlösungen.

Ein Beispiel für eine solche Anwendung ist die Heizung für Schmiede-Press-Werkzeuge zum Schmieden von Aluminium mit dem Ziel des „isothermen Schmiedens“.

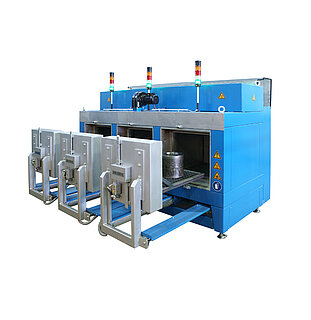

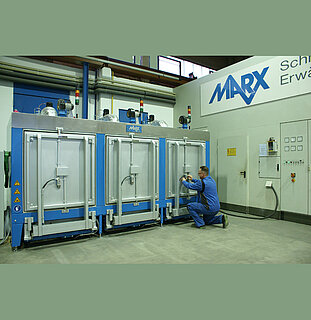

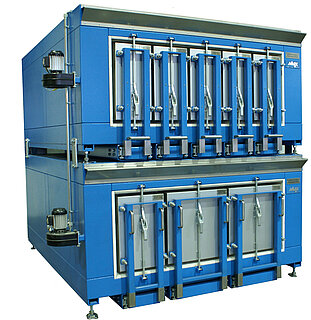

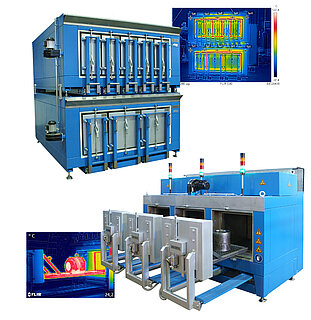

Die MARX-Werkzeugöfen der Baureihe „Smart Heat“ sind speziell für die Vorwärmung von Strangpresswerkzeugen konstruiert.

Die Ofenkammern werden nach dem „Umluftprinzip“ beheizt und garantieren so eine gleichmäßige Temperaturverteilung im jeweiligen Ofenraum.

Marx Werkzeugofen mit 3 Einschüben für Strangpresswerkzeuge mit einem Gewicht von bis zu 250kg.

Innenraum-Maße je Ofenkammer: 670x525x500mm (LxBxH)
Max. Gewicht pro Ofenkammer: 250 kg
Nennleistung: 42 kW
Nenntemperatur: 480°C

Marx Werkzeugofen mit 3 Einschüben für Strangpresswerkzeuge mit einem Gewicht von bis zu 880kg.

Innenraum-Maße je Ofenkammer: 1000x1000x1000mm (LxBxH)
Max. Gewicht pro Ofenkammer: 880 kg
Nennleistung: 72 kW
Nenntemperatur: 480°C

Marx Werkzeug- und Dornofen mit 8 Einschüben für Strangpresswerkzeuge und Dorne.

Innenraum-Maße je Ofenkammer: 1500x400x1500mm (LxBxH)
Max. Gewicht pro Einschub: 220/140kg
Nennleistung: 54 kW
Nenntemperatur: 350°C

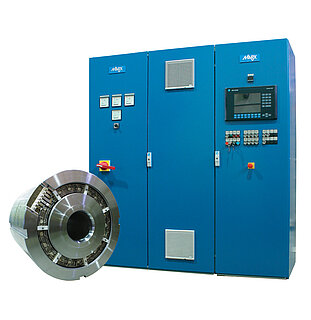

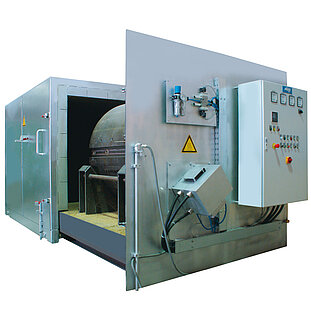

Die Blockaufnehmer-Vorwärmstationen sind entweder mit einer eigenen Heizung ausgerüstet oder können mittels der, im Blockaufnehmer integrierten, Widerstandsheizung betrieben werden.

Der Aufheizprozess wird über eine integrierte Steuerung exakt kontrolliert.

Alte Blockaufnehmer-Heizsystemen genügen nicht mehr den heutigen Anforderungen moderner Produktionsprozesse. Häufig sind diese unflexibel und energieintensiv.

Umrüstungen und Modernisierungen von alten Heizsystemen sind oft relativ einfach umzusetzen und bergen ein großes Potential an Energieeinsparungen.

Blockaufnehmerheizungen verschiedenster Fabrikate können bei uns im Hause geprüft, instandgesetzt und gewartet werden.

Die Einzelkomponenten für Anschluss, Isolation und Temperaturerfassung werden individuell für den jeweiligen Blockaufnehmer ausgelegt, konstruiert und gefertigt.

Neufertigung und Reparatur von Induktionsheizungen als Ersatz in Blockaufnehmern aller weltweit existierenden Pressengrößen.

Sowohl in geschweißter- als auch in gelöteter Ausführung; gelötete Ausführung auch mit vernickelten Heizstäben und Verbindungslaschen. Anschlusskontakte mit Silberauflage.

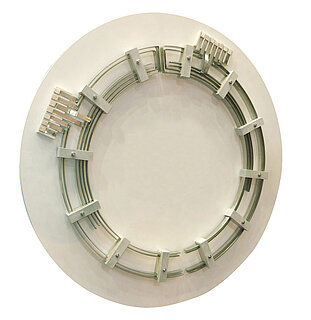

Unser montagefertiger Einbausatz ermöglicht eine passgenaue, schnelle und einfache Selbstmontage der Widerstandsheizung vor Ort.

Mithilfe der vormontierten Heizung wird die Einbauzeit in den Blockaufnehmer deutlich reduziert und kann in der Regel vom betriebseigenen Elektriker durchgeführt werden.
